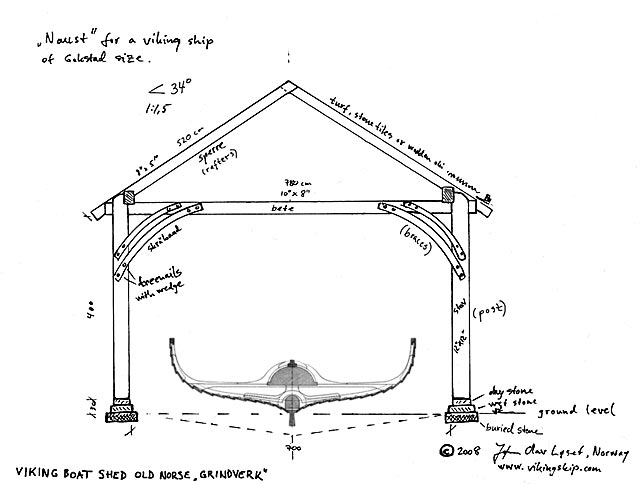

Skisse / drawing by Jørn Olav Løset

Click to enlarge!

Naust for vikingskip på størrelse med Gokstadskipet. Årer, rær og seil kan lagres på betene.
Grindverk house for a viking ship of the size as the Gokstad ship in crossection.

Les mer / Read more about grindverk.

Grindverksbygg under bygging, midlertidig oppsatt. Bygd på Bjørkedalen av Ottar Bjørkedal og Ola Følsvik i 2006. Grinda ble plukket ned igjen, "flatpakket" og satt opp igjen som naust i Borgund prestegård ved Ålesund. Takvinkelen her er "1 på 1,5", dvs ca 34 grader.

Grindverk frames temporarily mounted during building in Bjørkedalen, Norway in 2006. Craftsmen Ottar Bjørkedal and Ola Følsvik. The construction was dismantled and transported to Borgund farm in Ålesund to serve as a boat shed. The roof angle here is 34 degrees, which is a classic angle well suited for both turf and stone tiles.

Detaljer i grindverksbygget over. Taksperrene hviler mot rafthaljen i et sperrehakk. Dette hakket er vinklet slik at sperren låses i rafthaljen mot sugkrefter fra vind når taket er belastet med tung tekking. Hakket gjør også at sperren ikke kløyver ut mot rafthaljen når taket belastes. Legg også merke til at rafthaljen er felt litt ned i beten og samtidig får støtte fra stavtoppen. Dette motvirker at rafthaljen vrir seg utover når taket får tung tekking.

Details in the grindverk above. Note the special notches used, and also how the beams interlocks and secure each other.
The notch in the rafter prevents the rafter from being split in the longitudinal direction when the rafter takes the load from the heavy roof covering (slate tiles of turf).

Se et eksempel på grindverkshus under bygging: dobbel bilgarasje.
